設計部門の作業

  • 発注者様のニーズに合わせた省力化機械、機械開発を行います。
  • 発注者様の要求仕様に合わせて専用設計を行います。
  • 困難な要求事項にも高度な専門知識をもって実現致します。
  • プレス成形技術の多くの実績、省スペースで低コストな多段式プレス機がおすすめです。
    順送工程を1つのプレス機で行います。

設計部門が、あなたのビジネスに与えるメリットとは?

専門設計

発注者様の要求仕様に合わせて、細部までご要望を取り入れた専用設計を行います。そのためコンパクトで低コストな、自動供給機や完成品の自動排出まで含めた自動化機械のご提案ができます。
その結果、激変する経済環境のなか、生産効率を高めて費用対効果を生み、ユーザー様が製造する製品の競争力を高めます。

設計部門の目指す設計とは?

HCRの設計部門

発注者様に喜んでいただける機械を作るための設計を行い続けております。ローコストでハイパフォーマンスな、オンリーワンの使いやすさと、生産性を高めた、費用対効果の高い機械を作り出します。
生産工場様がより生産性を高めたいという機械への要望、そんな思いを具現化するために日々の努力・最新技術の研究を重ねております。
生産に関する治具からハンドワーク機械・フルオートメーション機・プレス機・多工程を組み込んだ生産ラインまで多岐にわたる機械を設計しています。また、使用環境はクリーンルーム・食品製造分野までの設計開発をも行っております。

省スペース・低コスト化!多段式プレスのご紹介

1つのワークを製作するのに3工程必要で、それぞれに600kNの加圧が必要な場合

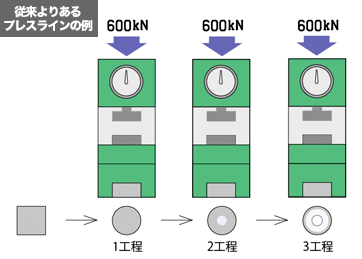

従来のプレス機

タンデムプレスライン
・単発のプレス機を並べ、各工程をそれぞれのプレス機で行う
・占有面積の増大
・プレス機自体の数が多く、それぞれにコストがかかる
・成形工程分のプレス機が必要、3工程なら3台必要

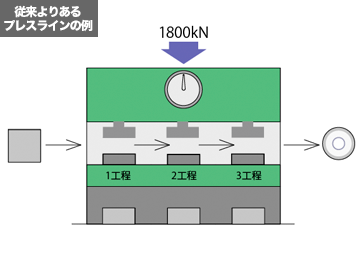

従来のプレス機

トランスファープレスライン
・1台のプレス機に複数の金型を設置
・占有面積の増大
・複数の金型に必要なプレス能力の増大
・成形能力の合計を満たすプレス能力が必要
・3工程だと 600×3=1800kN

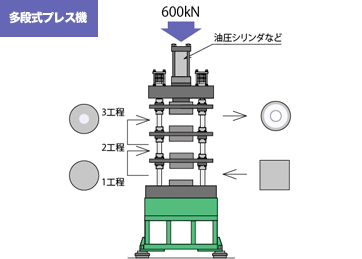

多段式プレス機

多段式プレス機
・1台のプレス機に複数の金型を縦方向に設置
・占有面積が少ない
・プレス能力は複数の金型に均等にかかるため
 小さくできる。
・成形能力を満たすプレス機で良い

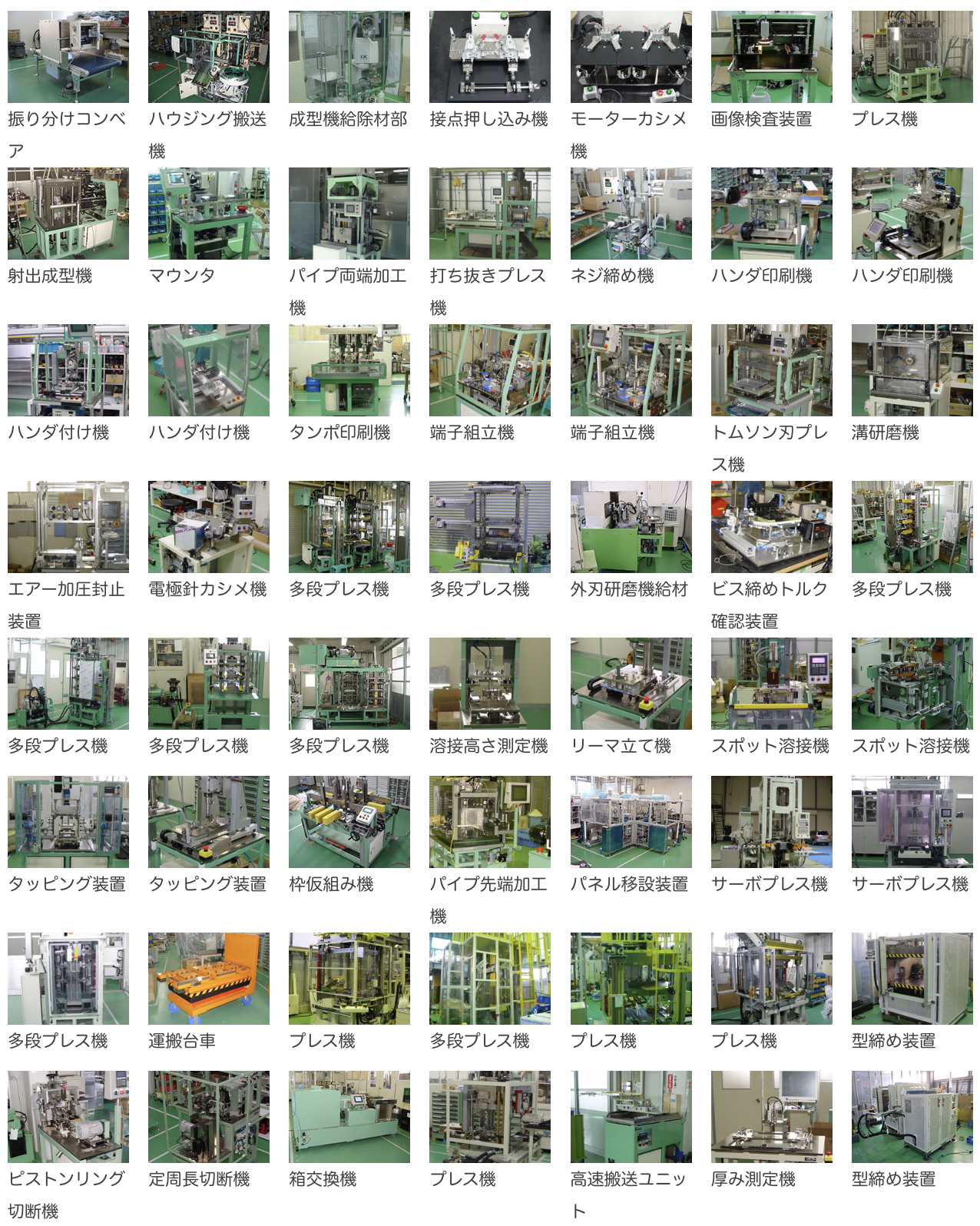

過去の制作実績の一部です。

振り分けコンベア

振り分けコンベア

ハウジング搬送機

ハウジング搬送機

成型機給除材部

成型機給除材部

接点押し込み機

接点押し込み機

モーターカシメ機

モーターカシメ機

画像検査装置

画像検査装置

プレス機

プレス機

射出成型機

射出成型機

マウンタ

マウンタ

パイプ両端加工機

パイプ両端加工機

打ち抜きプレス機

打ち抜きプレス機

ネジ締め機

ネジ締め機

ハンダ印刷機

ハンダ印刷機

ハンダ印刷機

ハンダ印刷機

ハンダ付け機

ハンダ付け機

ハンダ付け機

ハンダ付け機

タンポ印刷機

タンポ印刷機

端子組立機

端子組立機

端子組立機

端子組立機

トムソン刃プレス機

トムソン刃プレス機

溝研磨機

溝研磨機

エアー加圧封止装置

エアー加圧封止装置

電極針カシメ機

電極針カシメ機

多段プレス機

多段プレス機

多段プレス機

多段プレス機

外刃研磨機給材

外刃研磨機給材

ビス締めトルク確認装置

ビス締めトルク確認装置

多段プレス機

多段プレス機

多段プレス機

多段プレス機

多段プレス機

多段プレス機

多段プレス機

多段プレス機

溶接高さ測定機

溶接高さ測定機

リーマ立て機

リーマ立て機

スポット溶接機

スポット溶接機

23スポット溶接機

スポット溶接機

タッピング装置

タッピング装置

タッピング装置

タッピング装置

枠仮組み機

枠仮組み機

パイプ先端加工機

パイプ先端加工機

パネル移設装置

パネル移設装置

サーボプレス機

サーボプレス機

サーボプレス機

サーボプレス機

多段プレス機

多段プレス機

運搬台車

運搬台車

プレス機

プレス機

多段プレス機

多段プレス機

プレス機

プレス機

プレス機

プレス機

型締め装置

型締め装置

ピストンリング切断機

ピストンリング切断機

定周長切断機

定周長切断機

箱交換機

箱交換機

プレス機

プレス機

高速搬送ユニット

高速搬送ユニット

厚み測定機

厚み測定機

樹脂供給装置

型締め装置
