新商品 オリジナル小型トグルクランプを製作しました

高剛性 小型トグルクランプを製作しました。

従来品(板金プレス品)と比較し、切削部品を使用することにより小型・高剛性を実現しました。

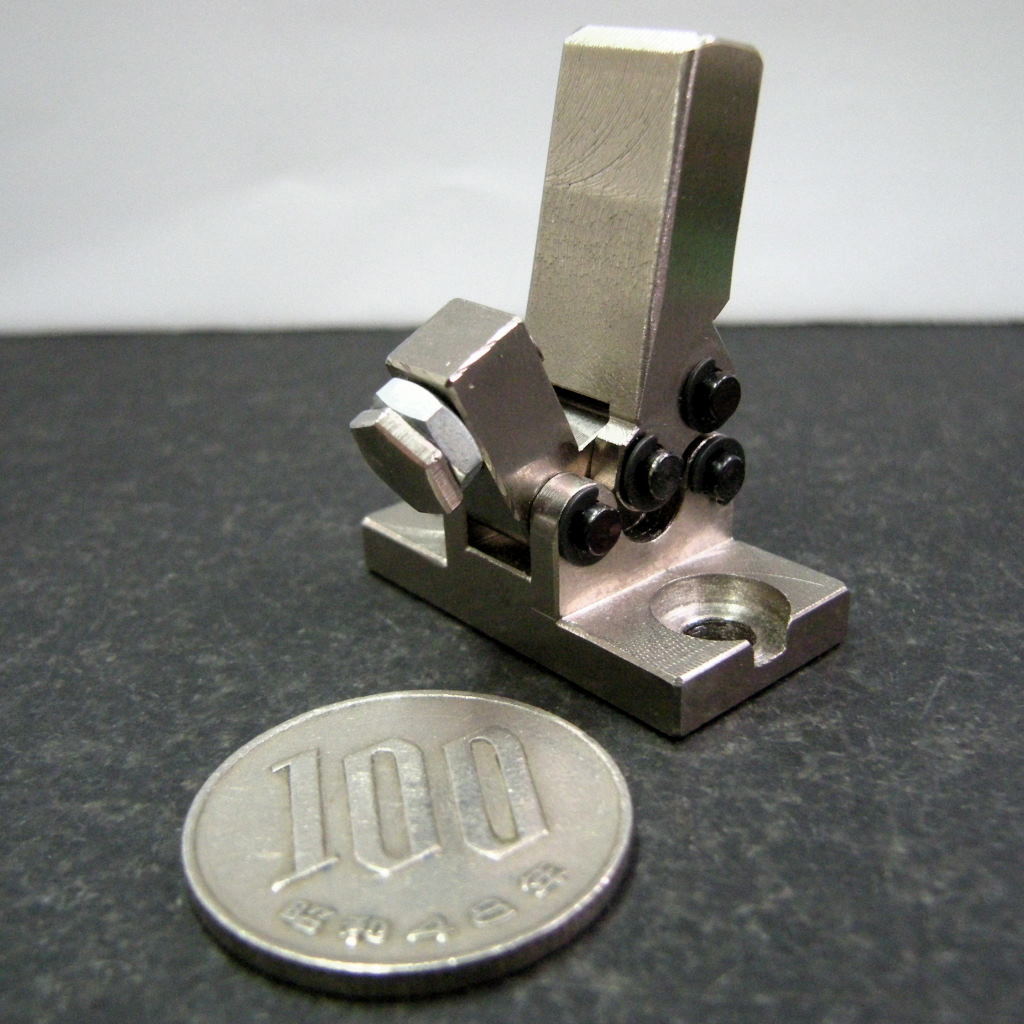

open2100円硬貨とサイズを比較してみてください。

お客様のご要望により、ワークを効率よく確実にクランプし3次元測定器で使用出来る治具を設計させていただきました。

この課題を実現するために、今回はワークに合わせた小型のトグルクランプを新規設計製作しました。

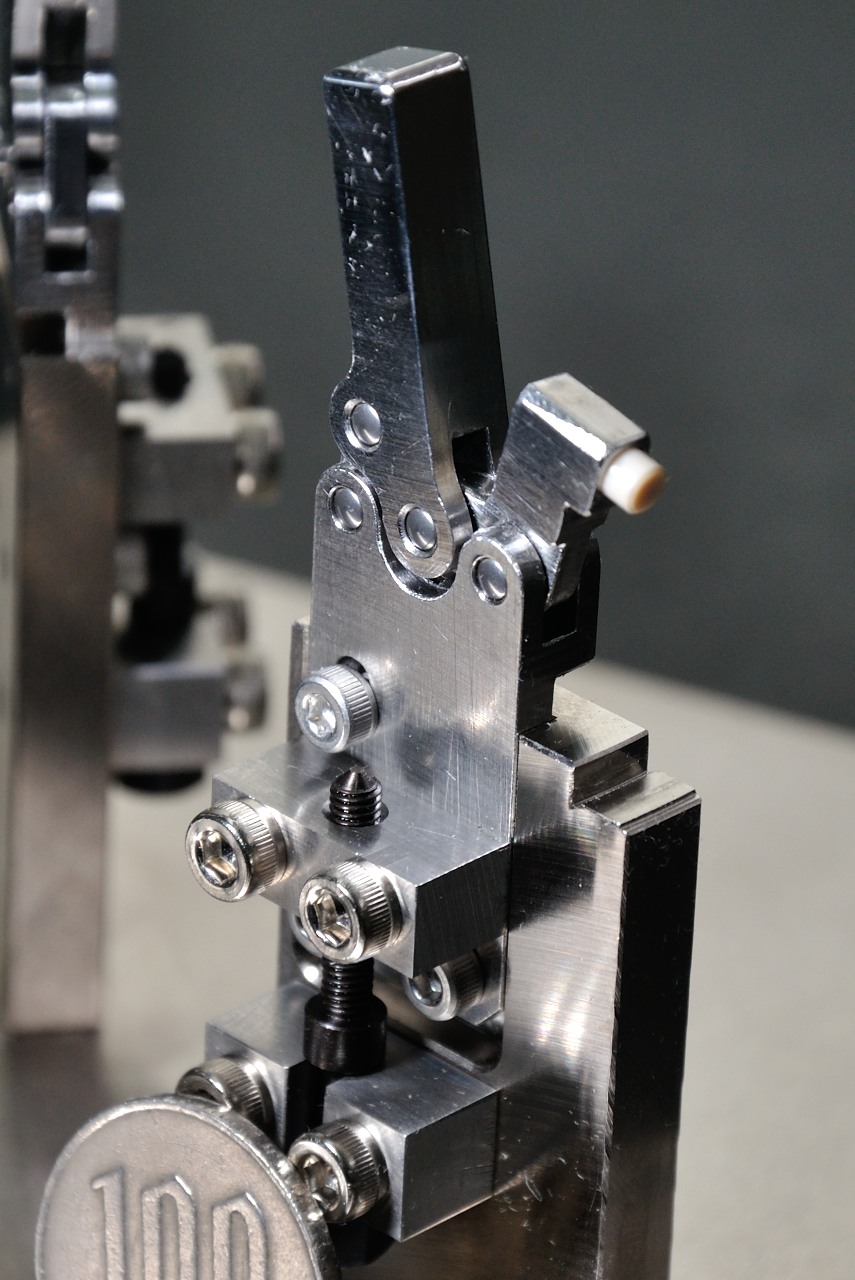

zentai全体レイアウト

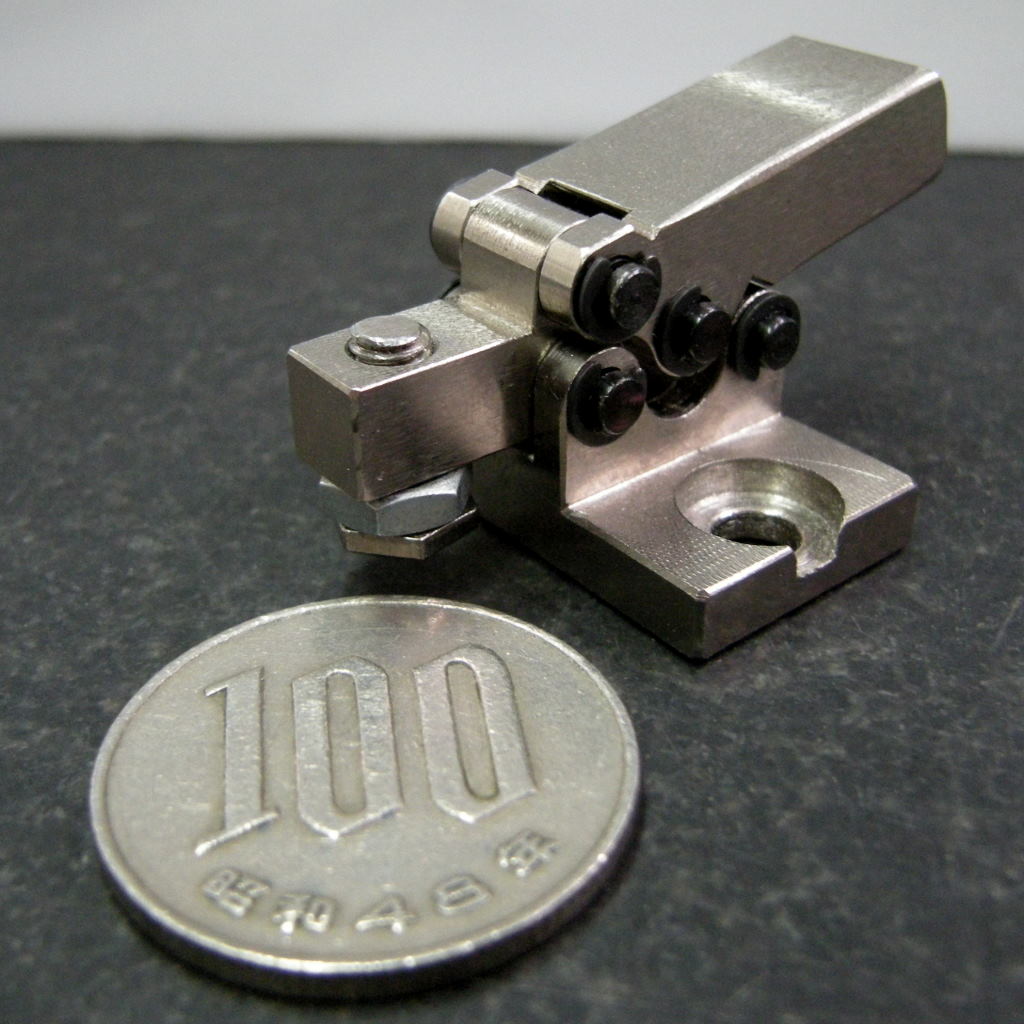

clause2クランプ状態

type2_opentype2_clause別タイプです

  今回は、このような使い方ですが、ワーク固定方法の変更やクランプの組み合わせ、単体での使用などバリエーションを考えることにより小型クランプでなければならないワークの固定に使用できます。

  • クランプ保持力 ・・・約100Kg(先端エンプラ(PEEK)の物)
  • 小型のため狭い箇所で小型ワークの保持におすすめします。
  • 納期 ・・・写真と同じ物であれば 約2週間です。

用途に合わせた特注対応も可能です。お声がけください。

お待ちしております。
